Czy masywna podstawa zawsze oznacza cichą i stabilną pracę urządzenia? Niekoniecznie. Jednostka zewnętrzna zawiera sprężarkę i wentylator, które wytwarzają drgania. Przy dużym obciążeniu, zwłaszcza podczas mrozów, hałas może przenosić się na ściany domu.
Warto też pamiętać o wodzie. Zimą pompy ciepła regularnie odszraniają wymiennik, a uwolnione skropliny muszą swobodnie odpływać. Złe posadowienie może sprzyjać oblodzeniu, osiadaniu konstrukcji i przechylaniu się urządzenia. Dobrze zaplanowany fundament ogranicza te ryzyka i wspiera bezproblemową eksploatację.
W artykule omawiamy dobór miejsca i rodzaju podstawy, przygotowanie gruntu, betonowanie, wibroizolację oraz odpływ wody. Wyjaśniamy też, jak uniknąć typowych błędów montażowych. Na przykładzie instalacji MD Instal i modeli Panasonic pokazujemy, dlaczego wymiary trzeba dopasować do konkretnego urządzenia oraz zaleceń producenta. Rozwiązanie, które sprawdza się w jednej instalacji, nie zawsze będzie właściwe w innej.
Najważniejsze informacje
- Posadowienie wpływa na stabilność, hałas i odpływ wody.
- Sprężarka i wentylator mogą przenosić drgania na budynek.
- Zalegające skropliny mogą zamarzać pod jednostką.
- Dobór wymiarów wymaga sprawdzenia instrukcji producenta.
- Poradnik omawia podłoże, beton, izolację drgań i odpływ.

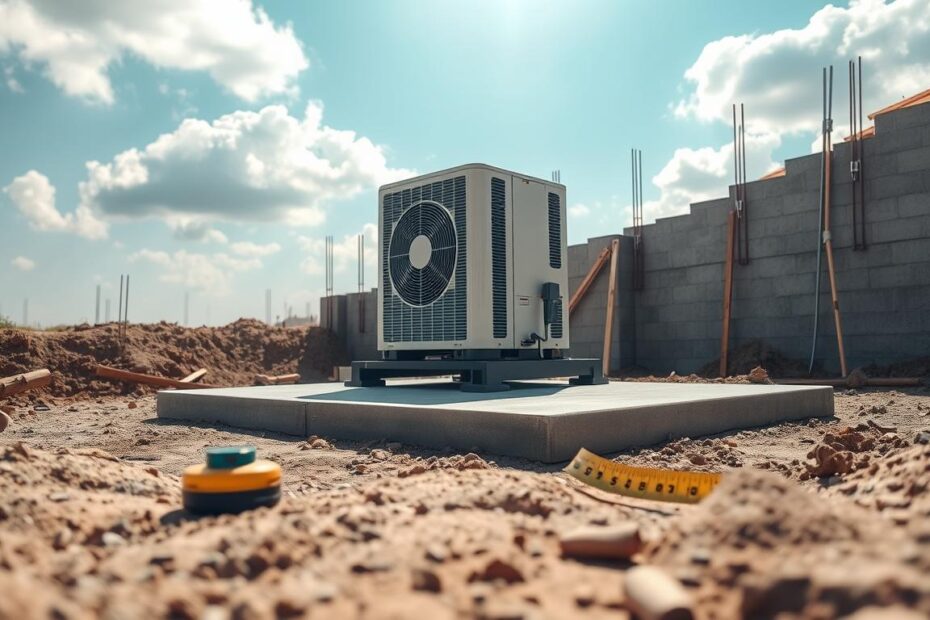

Jak zrobić fundament pod pompę ciepła zgodnie z wymaganiami urządzenia?
Rodzaj posadowienia zależy od systemu. Powietrzny model split ma jednostkę zewnętrzną, która wymaga innej podstawy niż instalacja gruntowa lub wodna. Każdy układ trzeba ocenić osobno.
Jednostka często waży od 80 do 200 kg. Konstrukcja przenosi także napór wiatru, oblodzenie i drgania wentylatora. Równa, stabilna baza ogranicza osiadanie oraz przenoszenie hałasu na ściany budynku.
Budowa fundamentu zaczyna się od sprawdzenia instrukcji konkretnego modelu. Nie kopiuj wymiarów z innej pompy. Producent określa punkty mocowania, odstępy i warunki montażu. W wielu realizacjach stosuje się beton C20/25 lub C25/30, lecz jego dobór zależy od miejsca instalacji.
Wykonanie krok po kroku warto oprzeć na masie sprzętu, rodzaju systemu i zaleceniach producenta. Sama wygoda wykonawcy nie powinna przesądzać o rozwiązaniu.
| Rodzaj systemu | Co uwzględnić | Wskazówka |
|---|---|---|
| Powietrzny split | Masa 80–200 kg, wiatr, lód i praca wentylatora | Zapewnij stabilną, równą podstawę |
| Gruntowy | Układ kolektora lub sond | Sprawdź wymagania dla konkretnej instalacji |
| Wodny | Rodzaj obiegu i miejsce montażu | Nie zakładaj identycznego posadowienia jak dla modelu split |
Wybierz miejsce montażu z myślą o przepływie powietrza i serwisie
Wybór lokalizacji wpływa na wydajność i komfort domowników. Zaplanuj fundament pod pompę ciepła tam, gdzie powietrze swobodnie opływa jednostkę. Nie kieruj wylotu w narożnik ani wąskie przejście. Taki układ może ograniczyć przepływ i zwiększyć hałas.
W przykładzie MD Instal zachowano co najmniej 30 cm od ściany budynku. Inne zalecenia wskazują zakres 30–40 cm. Pierwszeństwo ma instrukcja konkretnego urządzenia, bo wymagana odległość zależy od modelu. Unikaj też sąsiedztwa okien sypialni, tarasu i miejsc wypoczynku. Odbity dźwięk może być tam bardziej uciążliwy.
Typowy fundament pod pompę znajduje się 20–40 cm nad terenem. W miejscu, gdzie nawiewa śnieg, warto zwiększyć wysokość zgodnie z lokalnymi warunkami. Dzięki temu woda i śnieg nie utrudniają pracy urządzenia.
Przed montażem sprawdź, czy pozostaje dostęp serwisowy. Technik powinien móc zdjąć obudowę i dotrzeć do zaworów, przepustów oraz połączeń instalacji. Zaplanowana przestrzeń ułatwia późniejszą obsługę i naprawy.
Dobierz rodzaj fundamentu do gruntu i miejsca instalacji
Nie każda działka zapewnia takie same warunki montażu. Wybór podstawy zależy od nośności gruntu, miejsca instalacji oraz planowanego odpływu wody. Dla urządzenia pracującego przy domu liczy się też ograniczenie drgań.
Płyta betonowa sprawdza się na stabilnym podłożu. Przy słabym, mokrym lub podatnym na wysadziny gruncie warto rozważyć stopy fundamentowe. Ich posadowienie poniżej strefy przemarzania zmniejsza ryzyko sezonowych ruchów ziemi.
Orientacyjna głębokość fundamentu wynosi około 60–100 cm. To nie jest jednak stały wymiar dla każdej instalacji pomp. Projekt trzeba dopasować do lokalnych warunków i głębokości przemarzania. Stopy wymagają też starannego szalowania, zbrojenia i poziomowania.
- Płyta: stabilna baza na nośnym gruncie.
- Stopy: rozwiązanie na trudniejszym podłożu.
- Wsporniki ścienne: montaż tylko przy odpowiedniej konstrukcji budynku.
Wsporniki mogą przenosić drgania na ściany, dlatego nie pasują do każdego domu. Przed budową podstawy pod pompę ciepła sprawdź również, czy wybrany układ pozwoli bez przeszkód odprowadzać wodę. Dobrze dobrana konstrukcja wspiera stabilną pracę pompy i ogranicza ryzyko osiadania.

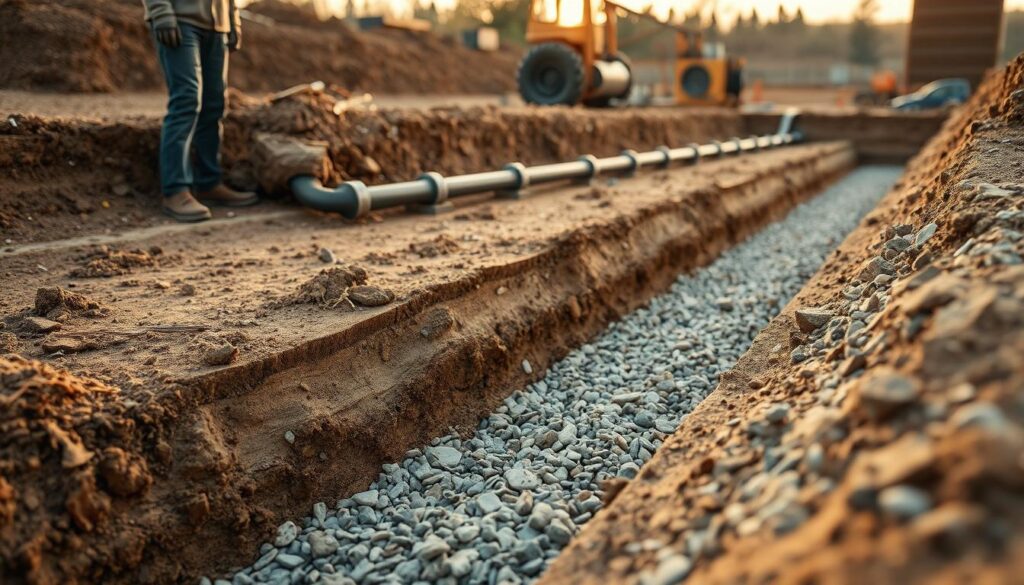

Przygotuj wykop, warstwy podłoża i odwodnienie terenu
Prace zacznij od oczyszczenia terenu i wyznaczenia osi podpór. Fundament pod pompę ciepła dopasuj do wymiarów konkretnego urządzenia, a nie do uniwersalnego schematu. W przykładzie MD Instal dla modelu Panasonic 7 kW powstają dwa wykopy: każdy ma 25 × 60 cm, a jego głębokość wynosi 60 cm. Rozstaw osi podpór to 620 mm.
Na dnie ułóż 10 cm tłucznia i starannie go zagęść. Ta warstwa stabilizuje grunt oraz ułatwia odpływ wilgoci z okolicy betonowych podpór. Głębokość wykopu dobierz do rodzaju gruntu i lokalnej strefy przemarzania. Na słabym podłożu może być potrzebne posadowienie poniżej strefy przemarzania.
Glina zatrzymuje wodę, więc zaplanuj odwodnienie już na tym etapie. W przykładzie MD Instal studnia chłonna ma około 80 cm głębokości. Ustal też, gdzie odpłyną skropliny z pompy. Dzięki temu nie podmyją podstawy ani nie rozmyją podsypki.
Wykonanie krok po kroku ogranicza błędy: sprawdź wymiary, zagęść kruszywo i zaplanuj odpływ, zanim użyjesz betonu.
Wykonaj betonową podstawę odporną na mróz i obciążenia
O trwałości betonowej podpory decyduje nie sam jej rozmiar, lecz jakość mieszanki i staranne wykonanie. Do typowych rozwiązań należą klasy C20/25 oraz C25/30. W realizacji MD Instal zastosowano mocniejszy wariant C25/30. Dobór betonu uwzględnia masę urządzenia, mróz i kontakt z wodą. Przypadkowo wybrana mieszanka może szybciej pękać podczas zamarzania i odmarzania.
Przy płycie przygotuj i zagęść grunt, a jej grubość dopasuj do obciążenia. Siatka zbrojeniowa zwiększa sztywność i ogranicza rysy skurczowe. Cokoły w przykładzie MD Instal wystają co najmniej 10 cm ponad opaskę lub trawnik. Taki zapas zmniejsza ryzyko zasypania jednostki śniegiem.
- Dobierz klasę betonu do warunków na działce.
- Wypoziomuj konstrukcję przed rozpoczęciem montażu.
- Ukształtuj spadek, by woda odpływała od budynku.
Równa, dobrze związana podstawa ogranicza osiadanie i ułatwia dalszy montaż pompy. Zaplanuj też odbiór wody, by nie podmywała konstrukcji. Dokładność na tym etapie wspiera trwałość całej instalacji.
| Element | Wymaganie | Korzyść |
|---|---|---|
| Beton | C20/25 lub C25/30, zgodnie z warunkami | Odporność na obciążenia i mróz |
| Płyta | Zagęszczone podłoże i siatka zbrojeniowa | Mniejsza podatność na rysy |
| Cokoły | Minimum 10 cm ponad teren | Ochrona przed śniegiem |

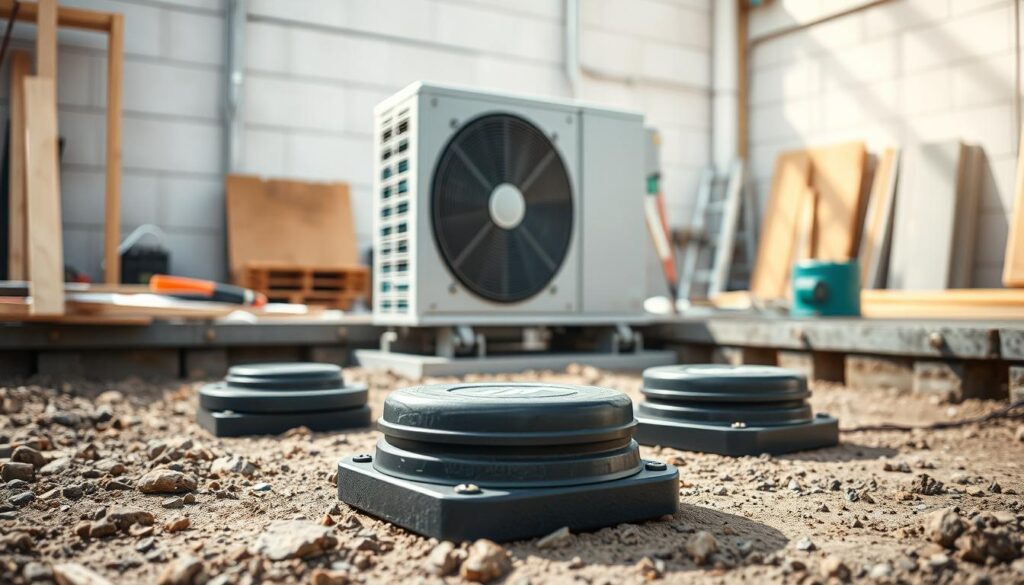

Ustaw pompę ciepła na wibroizolatorach i wypoziomuj konstrukcję
Betonowa baza nie powinna stykać się bezpośrednio z jednostką. Między szynami a fundamentem umieść dopasowane elementy antywibracyjne. Ograniczają one przenoszenie hałasu i drgań ze sprężarki na budynek.
W przykładzie MD Instal gumowe wibroizolatory mają 10 cm wysokości. Według danych firmy pochłaniają niemal 99% drobnych drgań sprężarki. Dobierz je do masy urządzenia oraz zaleceń producenta, by stabilnie podtrzymywały całą konstrukcję.
Przed montażem dokładnie wypoziomuj szyny. Równe podparcie zmniejsza ryzyko przechyłu, nierównych obciążeń i szybszego zużycia części. Po ustawieniu sprawdź zalecane odległości od ściany; przykładowo jednostka MD Instal stoi co najmniej 30 cm od niej. Zostaw też dostęp serwisowy i swobodny przepływ powietrza przez wymiennik.
- Prowadź rury elastycznie, by nie łączyły sztywno instalacji ze ścianą domu.
- Sprawdź mocowanie szyn oraz stabilność całej konstrukcji.
- Upewnij się, że fundament nie utrudnia obsługi ani pracy wentylatora.
Ten krok pomaga ograniczyć hałas w pomieszczeniach. Staranny montaż wspiera też trwałość instalacji i bezpieczną pracę pompy przez kolejne sezony.
Odprowadź skropliny, zanim woda zacznie zamarzać pod jednostką
Podczas odszraniania jednostka może w krótkim czasie oddać kilka lub kilkanaście litrów wody. Jeśli odpływ nie działa, lód może utworzyć twardą bryłę i utrudnić pracę urządzenia. Dlatego już przy planowaniu warto przewidzieć bezpieczne miejsce dla skroplin.
Przepuszczalny grunt pozwala rozważyć studnię chłonną. W przykładzie MD Instal ma ona około 80 cm głębokości i wypełnia ją gruby kamień. Na glinie lepszy może być odpływ rurą Ø16–32 mm, poprowadzoną do pionowej rury kanalizacyjnej, na przykład o średnicy 100 mm.
„Skropliny powinny trafiać z dala od ścian, przejść i miejsc, w których lód może zagrażać domownikom”.
Rura wymaga spadku oraz ochrony przed mrozem i uszkodzeniami. Dobierz rozwiązanie do gruntu i poziomu wód. Dzięki temu woda nie zalega przy konstrukcji, a fundament pod pompę ciepła nie jest narażony na podmywanie.
| Warunki działki | Możliwe rozwiązanie | Ważna uwaga |
|---|---|---|
| Przepuszczalny grunt | Studnia chłonna, około 80 cm | Wypełnij ją grubym kamieniem |
| Gleba gliniasta | Rura Ø16–32 mm i pion kanalizacyjny | Zapewnij spadek oraz ochronę przed mrozem |
| Różny poziom wód | Odpływ dobrany do warunków działki | Odprowadź wodę z dala od chodnika i ścian |
Skontroluj wykonanie fundamentu i przygotuj instalację do bezproblemowej eksploatacji
Przed sezonem grzewczym sprawdź, czy konstrukcja jest stabilna, szyny leżą równo, a wibroizolatory nie są uszkodzone. Upewnij się też, że odpływ pozostaje drożny. Ten ostatni krok pomaga ograniczyć ryzyko zastoju wody i lodu.
- Potwierdź wymagane odstępy. MD Instal wskazuje w swoim przykładzie 30 cm od ściany. Zapewnij też dostęp serwisowy.
- Wykryj błędy, takie jak ustawienie na samej kostce brukowej, brak drenażu lub zbyt mała odległość od budynku.
- Sprawdź, czy fundament pod pompę pasuje do warunków działki i zaleceń producenta.
Według danych z 2023 roku koszt wykonania zwykle wynosi kilkaset złotych, lecz w trudnych warunkach może sięgnąć kilku tysięcy. W Nowym Sączu i okolicach MD Instal oferuje audyt, wykonanie podstawy oraz uruchomienie instalacji. Rzetelny odbiór wspiera bezproblemową eksploatację pompy ciepła i chroni urządzenia oraz dom.
